金剛株式会社製造本部設計監理課
常川克郎

はじめに

溶接は工業生産加工の中でも最もポピュラーな工程であり、そのためにその基本的な理論をはじめ、実験検討などが現実の業務ではおろそかになりがちです。そこで、当社で行なっている実験等を基に、今回は特に被覆アーク溶接（以下アーク溶接と略）をとりあげて考察しました。
ご承知のとおり、現在40種類以上の溶接方法がありますが、手軽さ、安価な設備費などからしてアーク溶接は主たるもののひとつであるからです。

アーク溶接の利点として、リベッティング・ボルト構造・鋳造・鍛造など他の工法に比べ、
　（1）構造の簡易化ができ、溶接前の部品形状が簡単になり、量産する場合に部品コストを節減できる。
　（2）設備費が安い。
　（3）少量生産においても、製作費の軽減が可能。
などの利点があげられますが、反面
　（1）溶接者にある程度以上の技能が必要である。
　（2）溶接管理を正しく行なわないと、溶接欠陥が生じやすい。
　（3）溶接時にガスが発生しやすく、作業環境面で対処が必要。
などの問題点もあります。

問題解決のために現在では、
　（1）溶接工数の削減
　（2）自動、半自動溶接機（炭酸ガス溶接）の導入
　（3）別種溶接方法（スポット溶接等）への切替
　（4）別種素材、製法による溶接工程の削除
などの他の方法に代替している工程も多くみうけられます。

従って、流れとしてはアーク溶接（手作業）は少なくなる方向にあると思いますが、種々の問題から一朝一夕には進んでいかないところが実情でしょう。

実験へのとりくみ

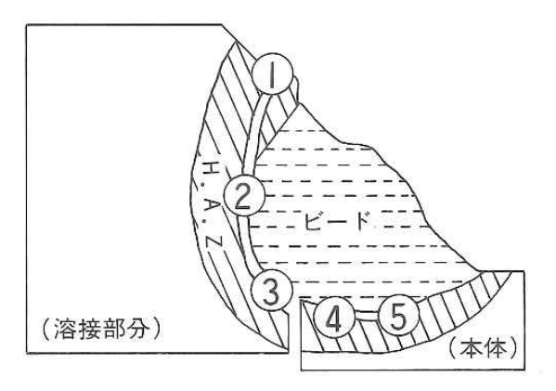

写真は溶接欠陥が顕著にあらわれたものです。

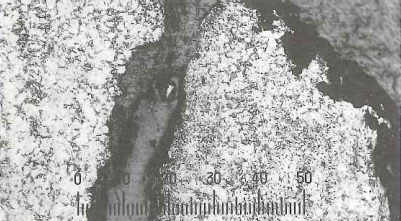

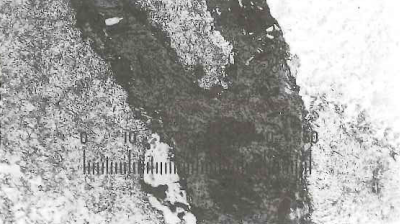

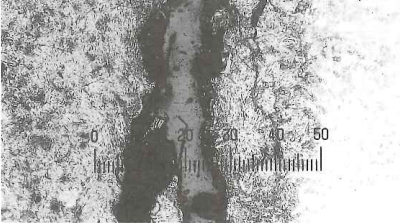

試験片として切断する前の状態では、表面からわずかな割れしか見えなかったのですが、切断中に溶着部が剝離（写真①～③に見られる黒い部分）してしまいました。

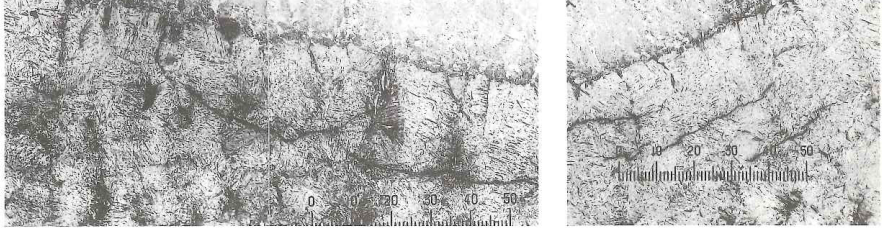

また、写真④、⑤において、熱影響部（heat- affected zone）とビードの境界付近に、ビードに平行なひび割れが見られますが、これがビード下割れ（under-bead crack）という現象です。

実験からの考察

以上のことから、拘束された条件のもとでの溶接部に発生する応力のすさまじさは相当なものであり、予熱をするとしても溶接棒の選定など、溶接条件を整える必要があるわけです。

高張力鋼の場合において、溶接中に熱影響部に吸収された水素が金属組織をぜい化させる結果、応力に対して弱くなり、溶接欠陥（ビード下割れ）を生じることがわかっており、また、拘束条件のきびしいものを溶接する場合、母材より強度的に1ランク低い溶接棒を使用しても溶接部の強度はほぼ母材強度に近くなり、割れなどの欠陥が発生しにくいことから、結論として
拘束条件のきびしい高張力鋼同士の溶接は
　（1）低水素系の溶接棒で強度的には母材強度より 1ランク下のものを使用する。
　（2）母材を予熱（200℃以上）して、冷却速度を遅くする。
ということが必要なのです。

おわりに

今回の実験に関しては熊本工業大学の黒川教授、 松野講師をはじめ、構造工学科の技官、学生の方々に多大のお世話になりました。この場をお借りして心から御礼申し上げますと共に、当社の若い技術技能者たちへ大きな示唆を得ることができました。

企業が成長していく過程で、当然にこうした基本技術の何たるかを常に引き継いでいくシステムが構築されていなければならないことは云うまでもないことですが、「KONGO」ブランドの信頼性をもっともっと高めていくためには、当社にとってこうしたステップの上に何をやるべきか、あるいは何をやっているかについて、次の機会でもお話ししたいと考えます。
