選ばれる理由

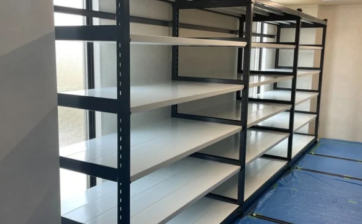

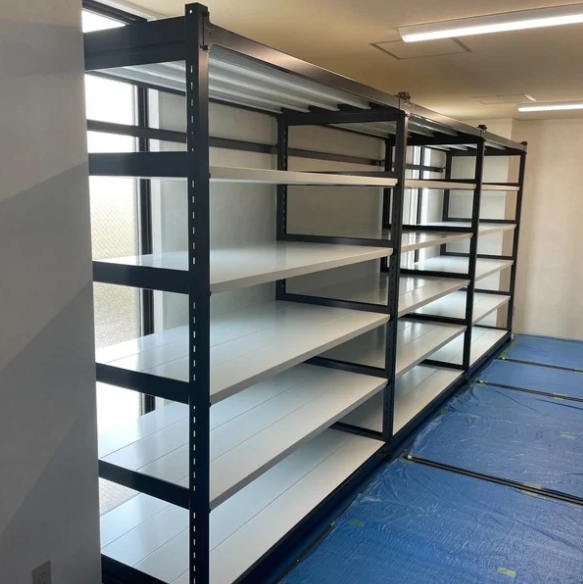

オフィス内の資料保管に
- オフィス内の様々なサイズの物品の収納に適しています。
- フレームや棚板など、オフィス内装に合わせた高さや色にできます（別注対応）。
- 重量物や大量の書類を乗せてもたわみにくい堅牢な作りです。

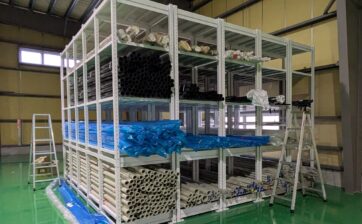

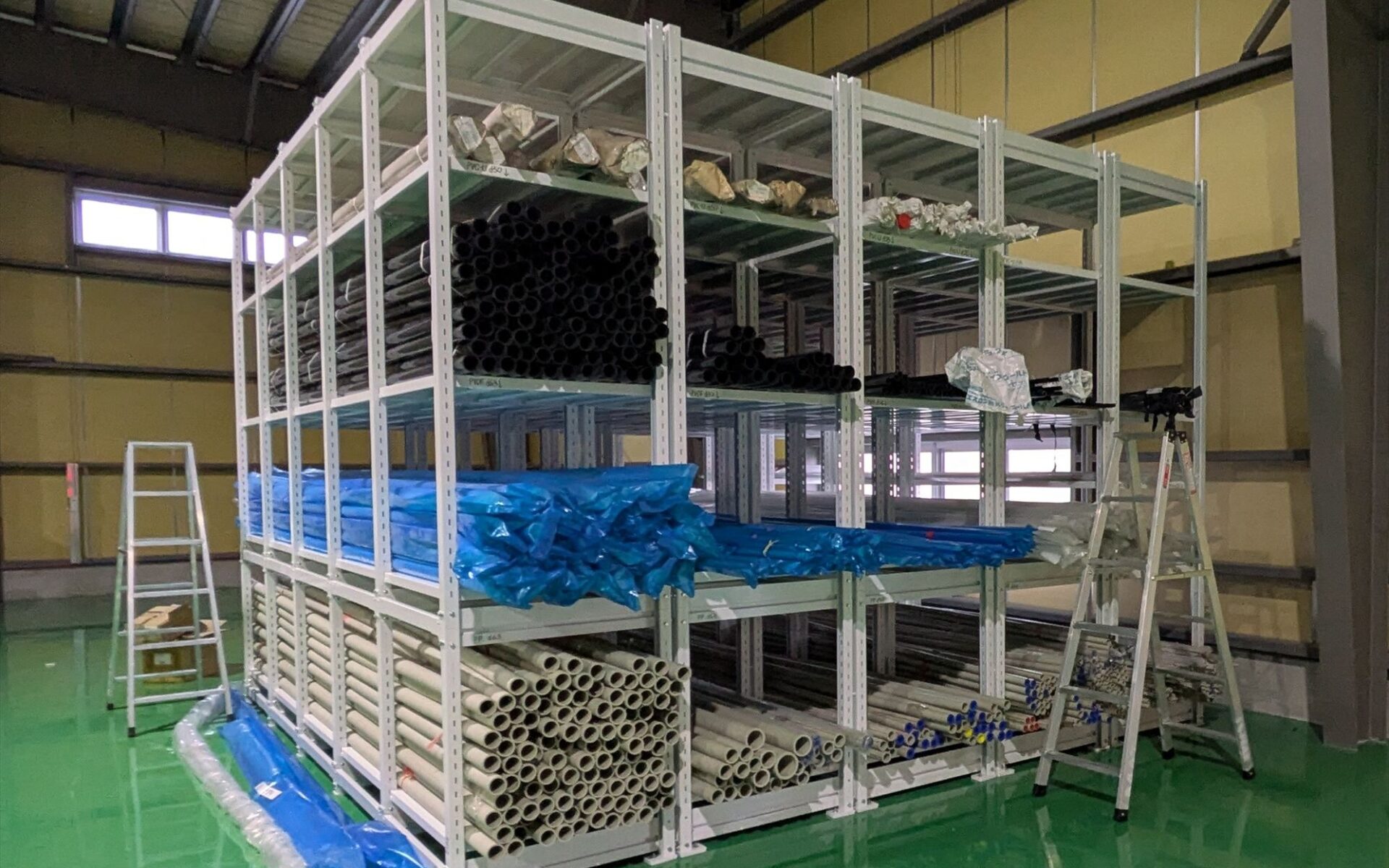

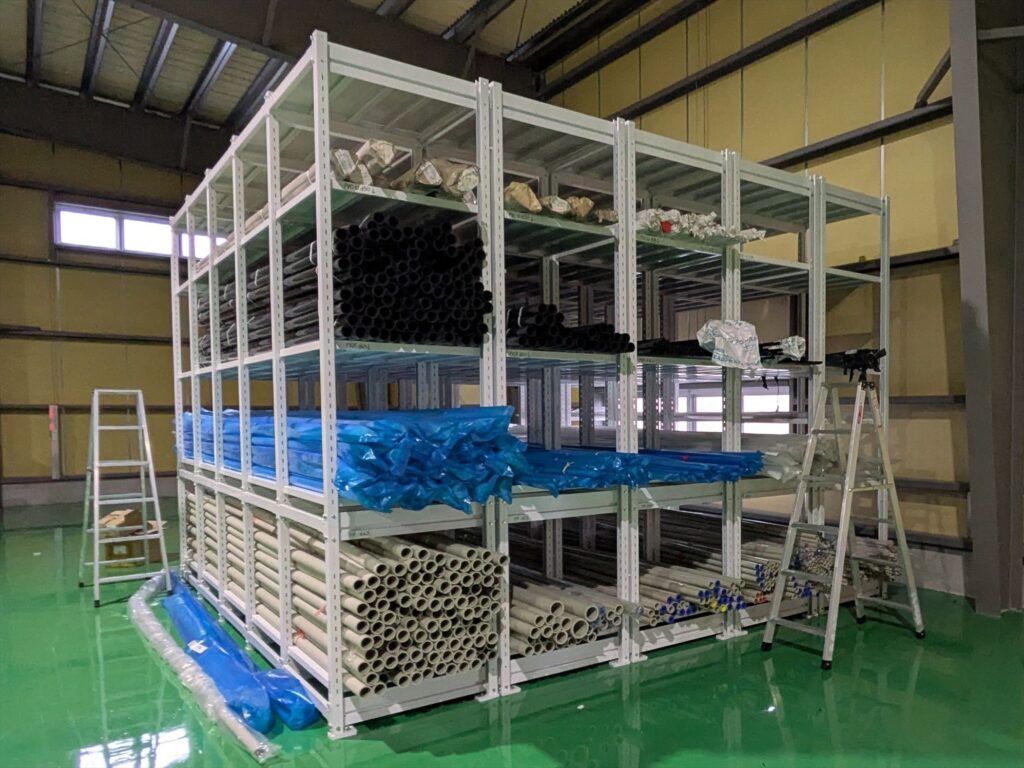

倉庫内の長尺材料保管棚に
- 長尺物の保管に特化した設計です。（別注対応）
- 多段構造による高い収納効率が特徴です。
- オープンフレーム構造のため、作業性と視認性に優れています。
特徴
1）堅牢な構造
ボルト構造の為、本体が強固です。
- 支柱断面寸法：55mm×50mm
- 段ピッチ ：50mm（収納物により、有効段数の調整ができます）
- 棚板耐荷重
- D450：300kg/段
- D650：450kg/段
- D850：600kg/段
2）その他の特徴

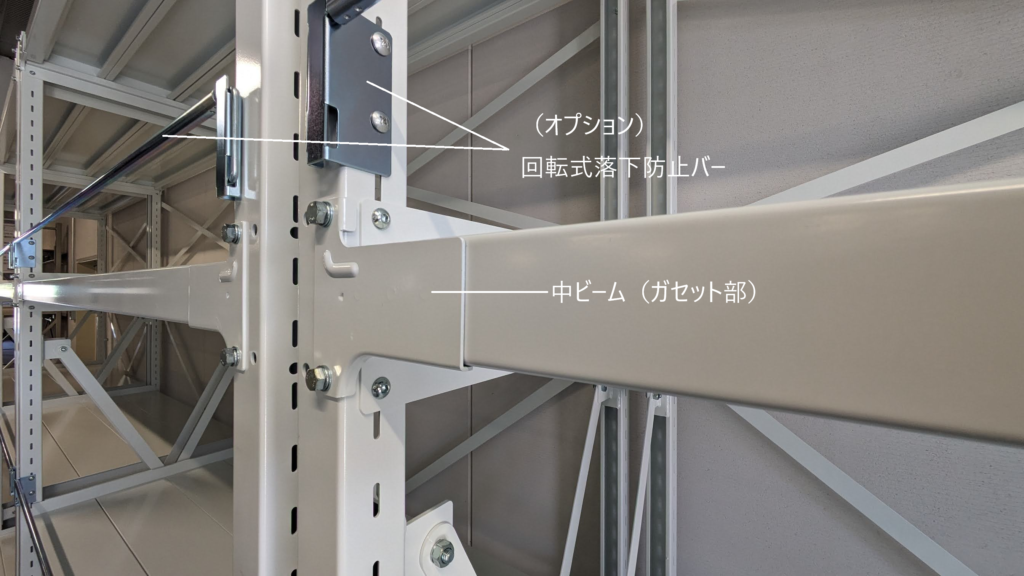

- 高さ方向は中ビームを設定し、対応します。
（全高の設定により、ビーム数を設定します） - 棚板は分割式で割付変更時も簡単です。
- 荷重条件次第でラチスやブレースを設定します。
- 間口（左右）方向は増連可能です。
- 支柱上端の天ツナギや壁固定も対応します。
- 落下防止など、オプションも多数ございます。
図面データ・仕様

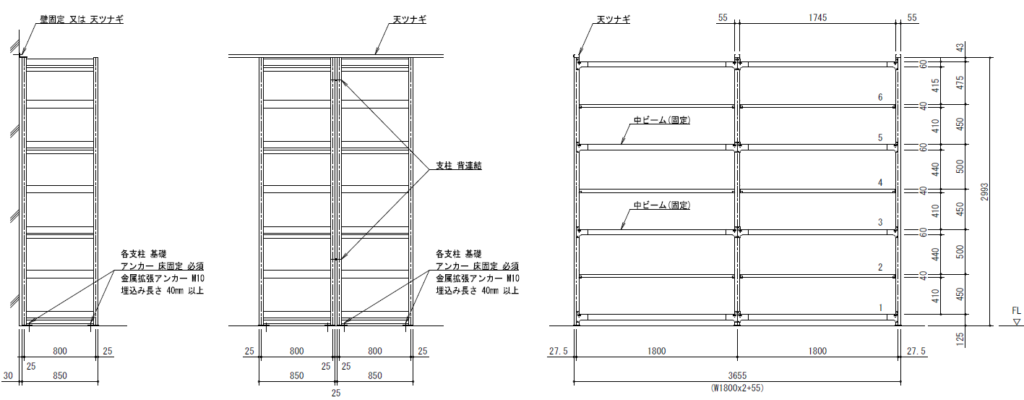

図面データ
仕様

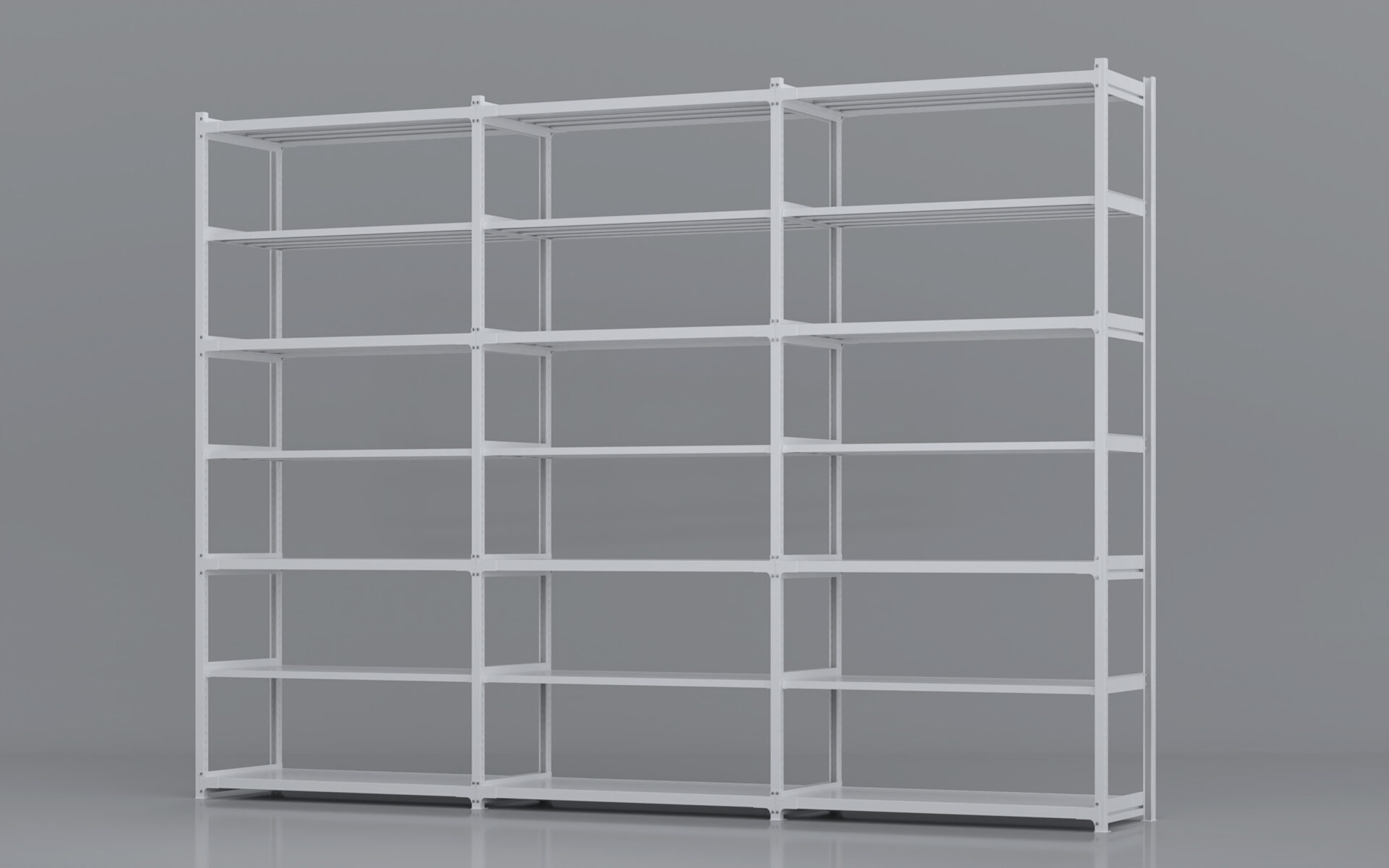

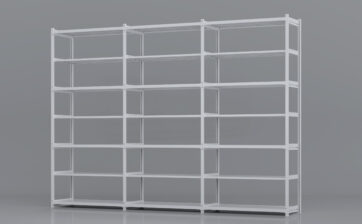

参考機種品番（上記図例）
KMH 6Y2-857 SOR 他
単式固定W1800mm×2連、奥行850mm、高さ2993mm、天地有効6段、
※中ビーム2段設定（棚板位置固定）、棚板有効寸法W1740mm×D800mm（棚板分割仕様）
| 仕様条件（上記図例） | |
| 震度係数 | k=0.1 |
| 積載条件 | 300㎏段 |
| 有効段数 | 6段 |
| 積載率 | 100% |
| 棚構造 | ボルト組構造 |
| 床固定 | アンカー固定必須 |
| ※床RC | （コンクリート強度Fc=21N/㎡以上） |
| 棚部材仕様 | |
| 支柱 | C-55×50×11×t2.3 基礎t6.0 |
| 中ビーム | 2段 （3段目・5段目） |
| 連ツナギ | ボルトによる組付け |
| 側ツナギ | ボルトによる組付け |
| 床固定 | 金属拡張アンカー |
| 上記条件 | 全高 H3200mm 以下 |
| 開口 W900～W1800mm以内 | |
| 奥行 D450～D850mm以内 | |

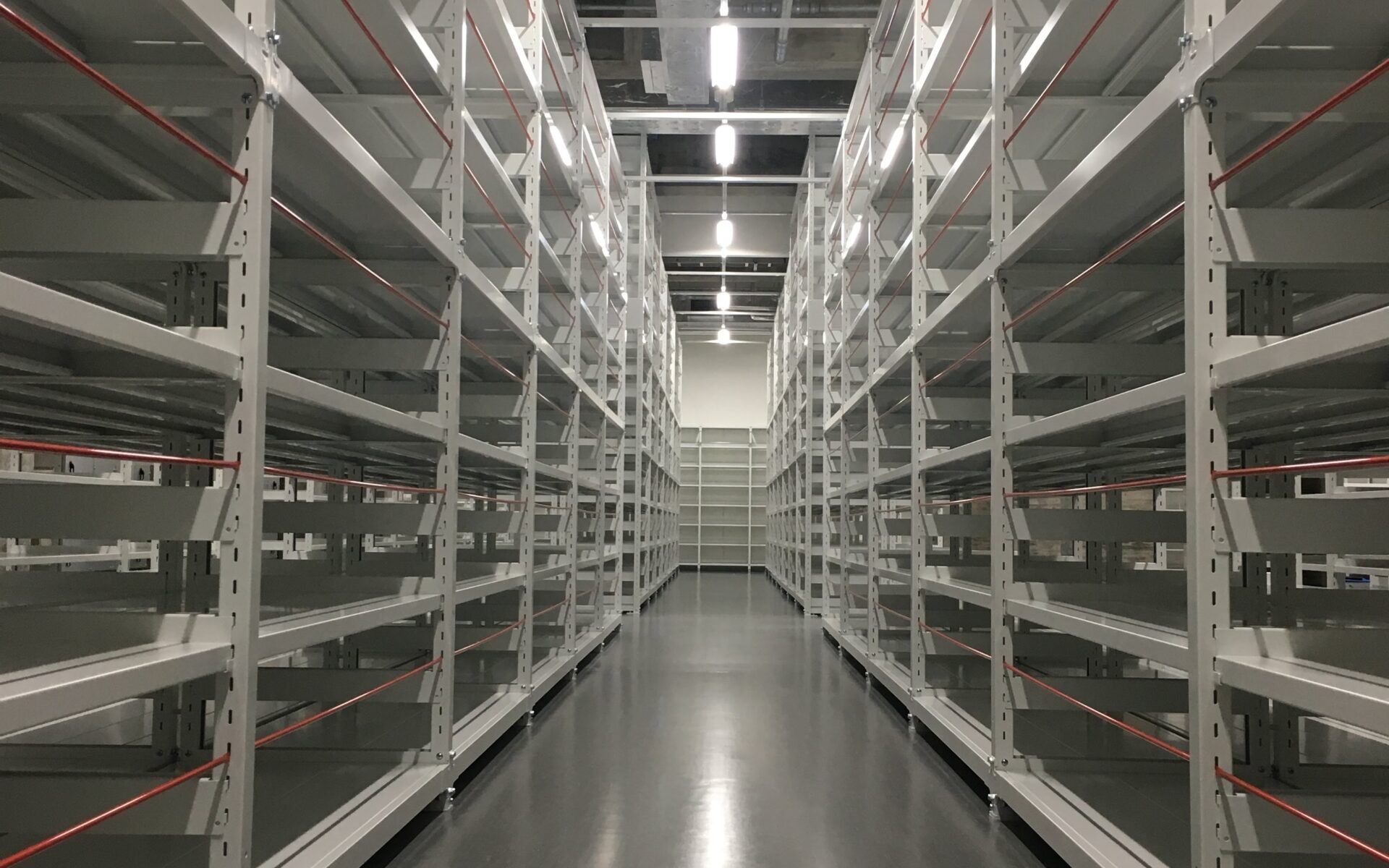

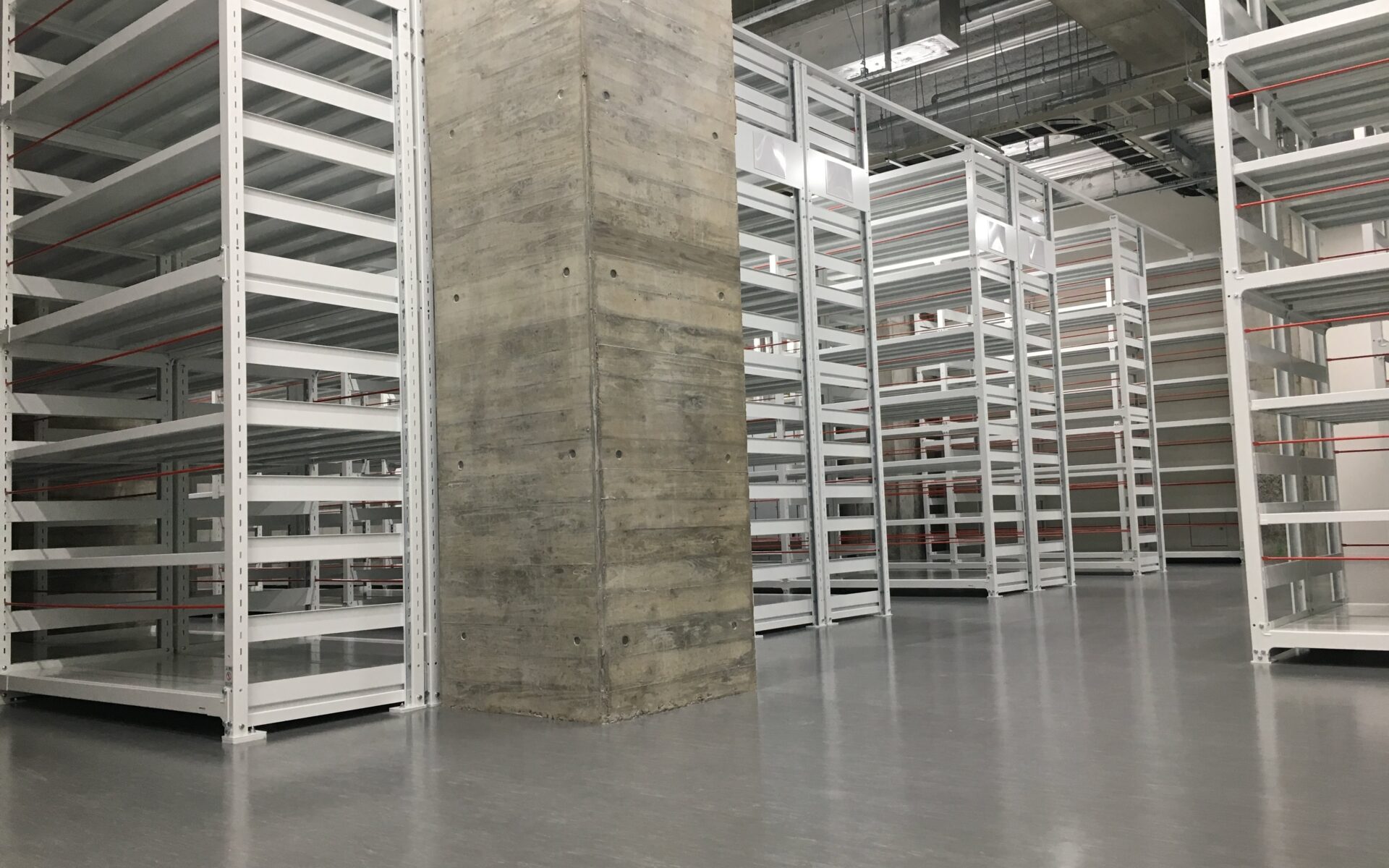

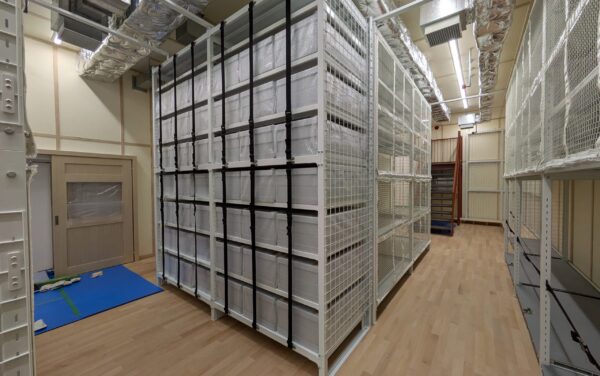

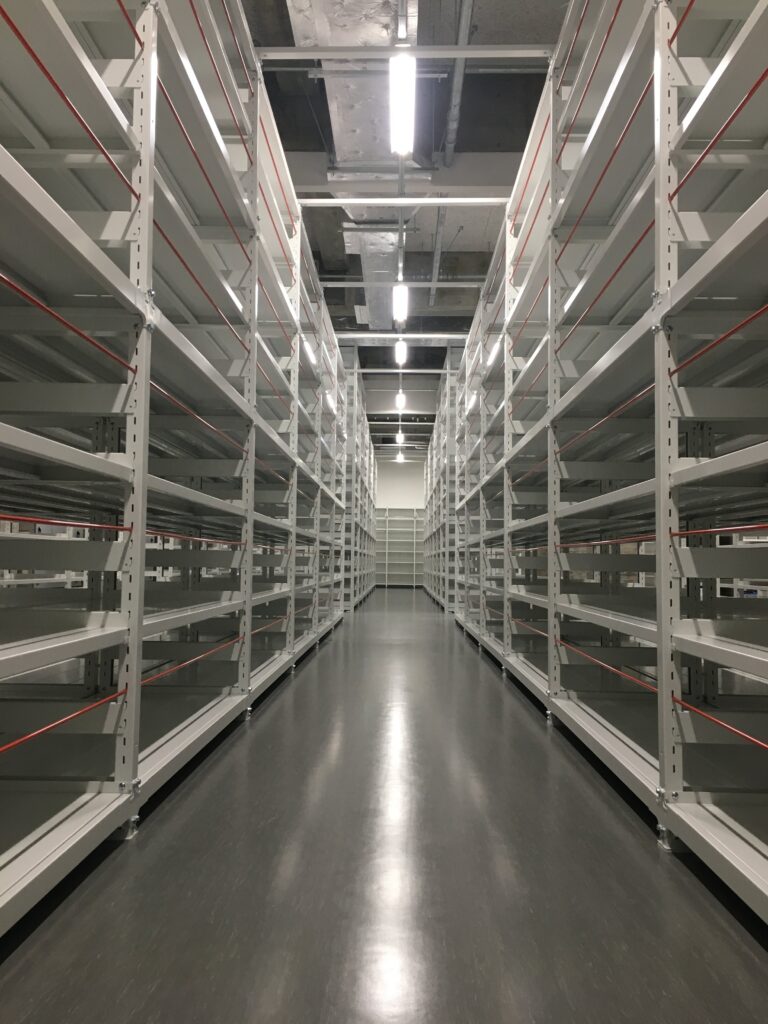

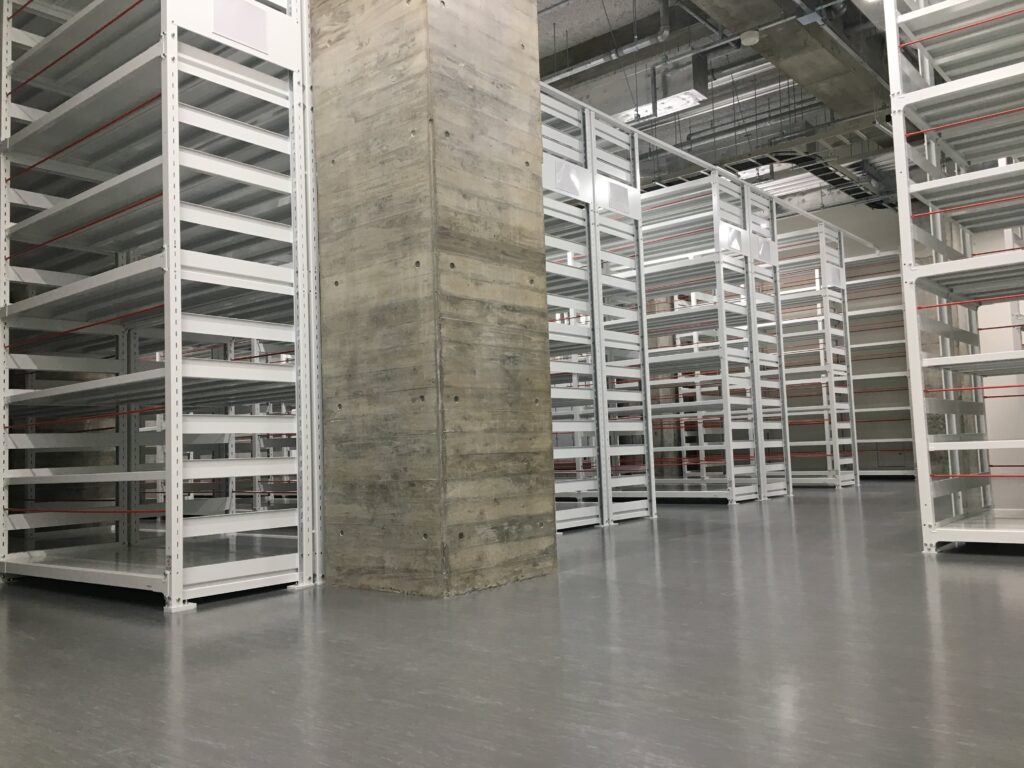

納入事例
注意事項
棚本体の高さについて
収納物や設置施設の天井高さなどから、最適な高さ設定をご提案します。
中ビーム（上下変更不可）の設定を要する場合がありますので、営業担当者へご相談ください。
